23 Holzzahnräder als Getriebe

Hier habe ich im Kundenauftrag ein Holzzahnrad Getriebemodell angefertigt.
Dafür wurden 23 Holzzahnräder als Getriebe
 auf einer Platte gelagert.

Die fertige Holzzahnrad Komposition ist hier zu sehen:
http://feines-aus-wuppertal.blogspot.de/2013/11/wooden-gears-compound-holzzahnrader.html

Es war eine kleine angenehme Herausforderung die Holzzahnräder so zu positionieren, dass die Zähne benachbarter Zahnräder sich nicht irgendwann überlagerten.

Klar könnten an diesem 3D-Visualisierungsmodell als Ausläufer noch mindestens 16 einzelne Zahnräder dranhängen. Doch das gerne ein ander mal.

Zahnradmodell hilft bei Führungskräfte Coaching

Nachdem ich etliche Holzzahnräder schon vorbereitet habe, erfolgte die Lagerung dieser auf einer Holzplatte.









Auf dieser Holzplatte sind noch vier weitere Zahnräder zu montieren.

Am Ende des Videos kann man das Zusammenspiel der Zahnräder erkennen.


Weitere Videos betreffend Holzzahnräder und Holzzahnrad Anfertigungen finden Sie hier.

Speed Test meiner Holzzahnräder als Getriebe

Nachdem ich wöchentlich Holzzahnräder an meiner Hegner Multicut 2SE säge, wollte ich nun auch diese einem extremen Speed Test unterziehen.
Womit kann ich das besser als mit meinem alten Akkubohrschrauber, der eine löbliche 1600 1/min Leerlaufdrehzahl besitzt.

Die Holzzahnräder wurden aus 12 mm Sperrholz Pappel gesägt und überstanden etliche forcierte Tests ohne Probleme.
Die großen Zahnräder besitzen einen Durchmesser von etwa 30 cm.

Holzzahnräder Planetengetriebe, Umlaufzahnräder Getriebe

Nachdem ich Zeit gefunden hattte, einige Holzzahnräder an der Dekupiersäge zu sägen, habe ich erstmalig ein Planetengetriebe formiert.

Das Mittelzahnrad ist nur an dem nach oben stehenden Rundholz Stab  befestigt.

Welche Umdrehungs Geschwindigkeit das mittlere Zahnrad erreicht? Ca. 1600 U/Min. angetrieben mit einer Maschine mit 1650 U/Min.

Wie das aussieht zeigt dieses Video ab 1:00 Minute Spielzeit.

Weitere Tests und Ergebnisse meiner Tüfteleien folgen.

Zahnrad Getriebe aus Holzzahnräder

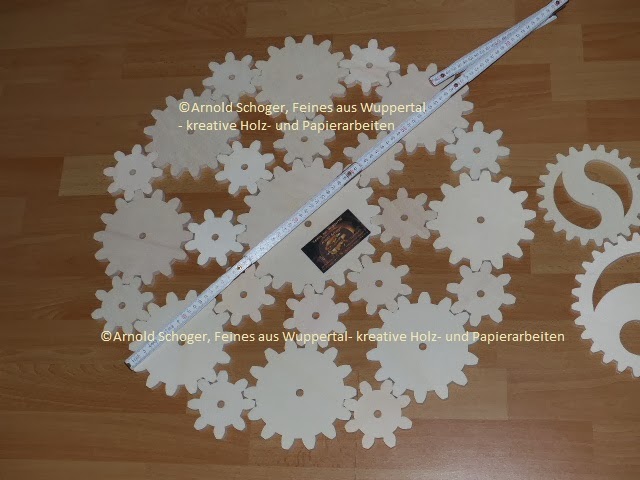

Die hier zu sehenden Holzzahnräder wurden testweise angeordnet wie Sie später auf einer Lagerplatte befestigt werden könnten(siehe Video).

Die Holzzahnräder können für unterschiedliche Anwendungen genutzt werden.

Ich kann mir gut vorstellen, dass solch Zahnräder in einer Ergotherapie motivierend wirken können.

Apropos Motivation- diese Holzzahnräder können in Seminaren zur Mitarbeiter Motivation genutzt werden.
Ebenso für Führungskräfte Coaching können solche Holzzahnräder Anordnungen in ein passendes Thema eingebunden werden.

Zahnräder aus Sperrholz

Für ein Therapie Modell werden diese Art Zahnräder gesägt und später als Holzzahnradgetriebe zusammengefügt.

Das hier an einer Hegner 2S Dekupiersäge gesägten Holzzahnrad hat eine etwaige Passgenauigkeit von +/- 0,15 mm Siehe letzte Videosequenzen.

Fahrrad Ritzel aus Holz, Fahrrad Zahnräder

Fahrrad Ritzel aus Holz als Deko Objekt

-mit 12 Zähnen,
-Zahnabstand auf dem Teilkreis ca. 12,75
mm,
-Teilkreis ca. 49,1 mm,
-Zähne passend zur Kette angeschliffen,
-für Fahrradketten mit 7,75 mm Durchmesser

Kleine Zahnräder und Schiffchen für ein Webstuhl Modell

 Für Modellbauer sind solch kleine Holzzahnräder und Holzzahnstangen richtige Pretiosen.

Die Zahnräder und Zahnstangen sind aus Buchensperrholz an einer Dekupiersäge ausgesägt.

Kleine Holzzahnräder & Zahnstangen 7 mm

Für ein Webstuhlmodell entstanden kürzlich etliche Zahnräder aus Sperrholz Buche. Der Zahnabstand bei den Holzzahnrädern im Teilkreis tangential gemessen, beträgt theoretische 7 mm. Die notwendigen Zahnstangen habe ich auch an einer Dekupiersäge gesägt.

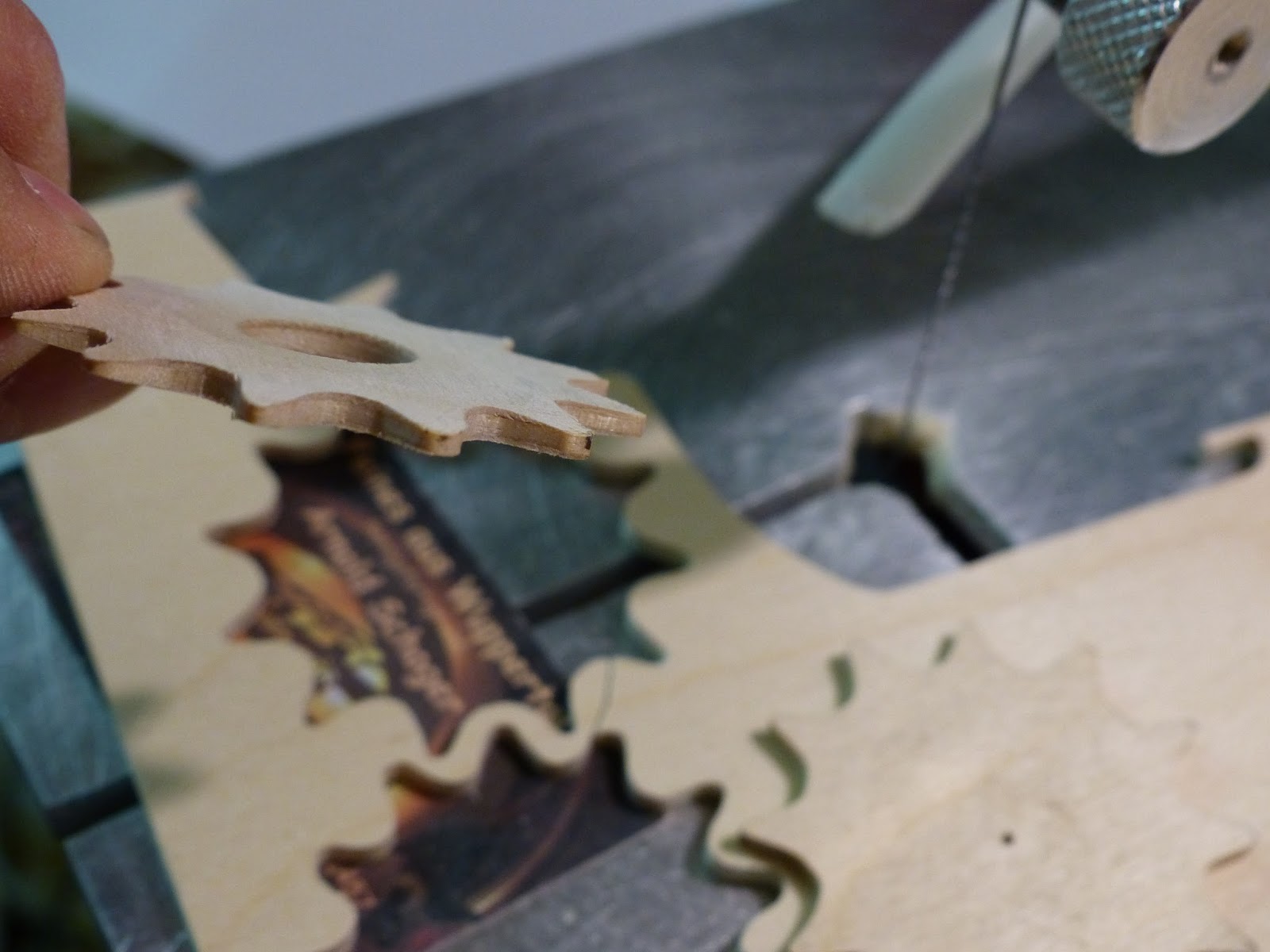

Holzzahnräder an der Dekupiersäge gesägt

Mit diesem Video möchte ich einen kleinen Einblick über die manuelle Herstellung von kleinen Holzzahnrädern gewähren.

Die im Filmbeitrag gezeigten Holzzahnräder sind aus Pappelsperrholz und dienen als Gussvorlagen, mit Hilfe derer später Metall Zahnräder für eine kinetische Skulptur gegossen werden.

Diese kleinen Holzzahnräder haben auf dem Teilkreis einen tangentialen Zahnabstand  von theoretischen 7 mm. Die passenden Zahnstangen wurden auch an der Dekupiersäge gesägt.
