Kleine, handliche Holzzahnräder als pädagogisches Lehrmittel

Ein paar kleine Zahnräder aus Holz wollte ich Euch nicht vorenthalten.
Diese an der Dekupiersäge gesägte Holzzahnräder aus 4 mm Sperrholz Pappel sind ideal für Schulen als pädagogisches Lehrmittel.

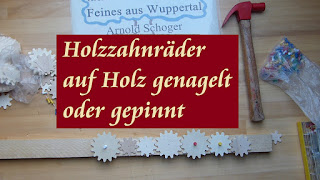

Diese Holzzahnräder können für experimentelles Arbeiten auf Naturholz Fichte aufgepinnt oder genagelt werden.

Auf Weichholz Bretter genagelte oder gepinnte Holzzahnräder können dann auch nichtlineare Anordnungen erstellt werden.

Segment Holzzahnräder abwechselnd schnell und langsam bewegend als Getriebe

Segment Holzzahnräder zu entwerfen die abwechselnd schnell und langsam bewegend als Getriebe fungieren, war zwar nicht so einfach, aber interessant.
Für solche Segment Zahnräder mit unterschiedlichen Radien auf einem einzelnen Zahnrad gibt es meiner Meinung nach keine Formeln, an denen ich mich orientieren hätte können.
Daher war es notwendig, diese selber Schritt für Schritt auszuarbeiten.

Am Anfang stand wie immer der Entwurf. Hier könnt Ihr die Entwicklung eines solchen Segment Zahnrads nachverfolgen .

Die Anfertigung war dann wieder eine Arbeit die mehr Spaß machte.

Wie diese Segment Zahnräder Holzzahnräder funktionieren, zeigt dieses Video.

Fast quadratische Holzzahnräder, für Experimente und Shows

Diese fast quadratische Holzzahnräder sind passend für Experimente und Shows um begeisterte Tüftler und Mechaniker ins Staunen zu versetzen.

Gezeichnet habe ich diese Zahnräder mit SketchUp(die Links führen zu meinen entsprechenden Videos), einem recht intuitiven Zeichenprogramm.
Das Sägen klappte auf den ersten Versuch mit der Excalibur® Dekupiersäge und mit Pégas® Laubsägeblätter.
Sowohl mit einem ganz feinen Skip Nr. 1, als auch mit einer "mittleren" Größe der Nr. 3.
 Das  feine Laubsägeblatt Skip Nr. 1 nutzte ich als gebrauchtes Laubsägeblatt bei einer Materialstärke von ca 28 mm Birkensperrholz.
Erwartungsgemäß riss es, da solch feine Sägeblätter für Materialstärken bis ca. 8 mm Holzstärke empfohlen werden.
Einen Riss der Laubsägeblätter nehme ich gerne in Kauf, vor allem weil die Schnittgüte bei meinen Sägearbeiten hochwertiger ausfällt als mit gröberen Laubsägeblätter.
 Somit erfreut sich der Kunde(und ich auch) über die Schnittqualität und der Hersteller über mehr Umsatz beim Laubsägenverkauf ;o)
Das Skip Nr. 1 habe ich auch von Hand an einem 10 mm Sperrholz Birke erfolgreich getestet.
Die Holzzahnräder wurden auf ihren Rundlauf hier getestet.

Diese hatte ich zusätzlich zur Zeichnung noch viermal aufgebohrt, so dass diese leicht mit einem Finger angetrieben werden können.

Zahnräder mit SketchUp Make selber zeichen, gear draw tutorial

Zahnräder mit SketchUp Make selber zeichen ist fast kinderleicht.  Wie es funkioniert kann man in diesem Video nachvollziehen. Hier kann dann der ganze Zeichnung Prozeß verfolgt werden.

Das Ergebnis dieser Anleitung ist sicherlich nicht perfekt, aber funktionierend.

Erläuterungen:
Die Zahngröße kann man sich selber aussuchen. Hierbei ist der Zahnabstand(p) auf dem Teilkreis(d) maßgebend.
Die hierzulande genutzte Zahngröße "Modul" kann man folgendermaße berechnen: m=p/π
Den Teilkreis berechnet man d=mz während z die Zähneanzahl ist.
Aus dieser Formel d=mz ergibt sich, dass d=zp/π.
Natürlich spielen noch etliche Faktoren wie Zahnfuß & Zahnkopf- Zusammen Zahnhöhe, Kopfspiel etc. bei diesen Stirnzahnräder eine wichtige Rolle.

 Doch genug Theorie,
 denn über experimentelle Erfolgserlebnisse freut sich doch jeder, oder?

Endlich mal wieder Zahnräder gesägt

Es ist nun eine Weile her, seit ich die letzten Zahnräder aus Sperrholz gesägt habe.
Dieses mal habe ich die Zahnräder aus 3 mm Birkensperrholz gesägt.
Platzsparend und ideal für meine Holz Technik Kurse, denn so dünn wie diese Holzzahnräder sind, kann ich sie auch leicht transportieren.

 Wie diese Holzzahnräder gelagert werden und wie die Zahnräder sich drehen, kannst Du dir  hier anschauen.
